Шламовые насосы

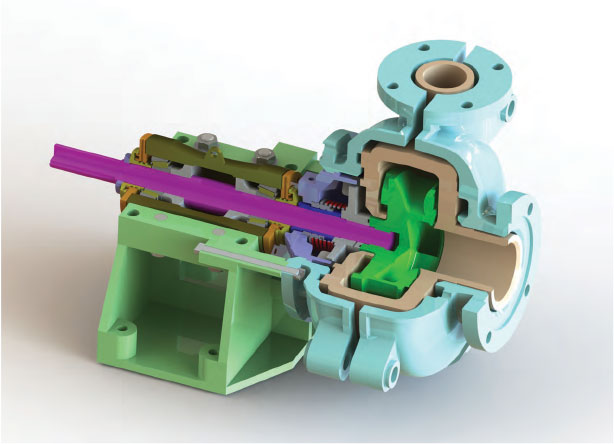

ШЛАМОВЫЕ НАСОСЫ СЕРИИ SP

Новые шламовые насосы cornell расширяют нашу линейку решений по водоотливу в условиях абразивных сред в горнообогатительной отрасли. С патентованной технологией cornell cycloseal® наши шламовые насосы рассчитаны на длительный срок службы.

РАЗМЕРЫ ФЛАНЦЕВ МОДЕЛЬ НАГНЕТАНИЕ ВСАС DF DJ DH SF SJ SH 2SP 7,25 5,75 4х,75 8,5 7 4х,75 3SP 9,02 7,52 4х,88 10,98 9,25 4х,88 4SP 10,98 9,25 4х,88 13.27 11,5 4х,88 6SP 14,49 12,76 8х,81 15,98 14,02 8х,88 8SP 17,01 14,76 8×1,13 19,76 17,52 8×1,13 10SP 20,75 18,5 12×1,0 20,75 18,5 8×1,0 12SP 21,73 19,49 12×1,0 23,03 20,51 12×1,0

ВЕС (ФУНТ) МОДЕЛЬ РАМА МЕТАЛЛ. ОБРЕЗИН. 2SP С 420 340 3SP С 580 520 3SP D 800 640 4SP D 1380 1000 4SP Е 1600 1400 6SP Е 3250 2165 6SP R 4050 2965 8SP ST 8270 6900 10SP ST 10185 7400 12SP ST 14130 10300

МОДЕЛЬ РАМА РАЗМЕРЫ НАСОСА СОЕДИНИНЕНИЕ А В СР D Е F G Н L О Р R U V X Y Z ШПОНОЧНЫЙ ПАЗ НАГНЕТАНИЕ ВСАС 2SP С 2 3 15,98 12,24 30,24 10 7 6,89 1,89 0,75 9,17 9,37 1,26 11,06 42mm 4,76 8,27 5,98 5,43 12mm x 8mm 3SP С 3 4 15,98 12,24 33,19 10 7 6,89 1,89 0,75 10,63 11,5 1,26 13,94 42mm 4,76 10,31 7,4 5,87 12mm x 8mm 3SP D 3 4 19,37 14,33 37,13 13 8,5 8,39 2,52 0,87 10,98 11,5 1,5 13,9 65mm 6,46 10,31 7,4 5,87 18mm x 11mm 4SP D 4 6 19,37 14,33 40,2 13 8,5 8,39 2,52 0,87 12,52 15,98 1,5 16,57 65mm 6,46 13,31 8,5 9,02 18mm x 11mm 4SP Е 4 6 24,49 17,64 46,38 17,99 10,75 10,12 2,99 1,14 13,82 15,98 2,13 17,05 80mm 8,74 13,31 8,5 9,02 22mm x 14mm 6SP Е 6 8 24,49 17,64 51,26 17,99 10,75 10,12 2,99 1,14 15,83 21,69 2,13 21,93 80mm 8,74 18,11 11,5 12,52 22mm x 14mm 6SP R 6 8 26,77 23,23 53,54 13,78 11,02 19,29 2,76 12,28 21,69 1,98 21,81 85mm 8,5 18,11 11,5 12,52 22mm x 14mm 8SP ST 8 10 45,28 30,71 68,82 25,59 17,72 24,41 4,92 1,89 17,28 26,5 3,15 27,24 120mm 11,02 25 13,11 16,5 32mm x 18mm 10SP ST 10 12 45,28 30,71 71,5 25,59 17,72 24,41 4,92 1,89 18,13 29,72 3,15 30 120mm 11,02 26,54 15 18,27 32mm x 18mm 12SP ST 12 14 45,28 30,71 73,74 25,59 17,72 24,41 4,92 1,89 19,13 37,17 3,15 31,97 120mm 11,02 32,76 15,98 24,76 32mm x 18mm

СФЕРЫ ПРИМЕНЕНИЯ

• Водоотлив
• Питание циклонов
• Повторное измельчение
• Флотация
• Разгрузка мельницы
• Хвосты обогащения
• Добыча полезных ископаемых и обогащение минералов
• Тяжелые абразивные шламы
• Среднетяжелые абразивные шламы
• Перекачка шлама внутри фабрики

УПЛОТНЕНИЕ CYCLOSEAL

Конструкция Cornell Cycloseal® с ее уникальными отклоняющими лопатками работает с выталкивателем для создания вращательного движения. Данное движение удаляет твердые вещества и абразивный материал из зоны уплотнения, продувая места скопления воздуха и газа — это продлевает срок службы уплотнения и устраняет необходимость в дренаже или промывке водой.

ПРЕИМУЩЕСТВА CYCLOSEAL

Увеличенный срок службы уплотнения: Конструкция уплотнения Cornell Cycloseal оправдала себя в самых сложных условия: при перекачке горячего масла, извлеченного крахмала и других производств пищевой промышленности, при перекачке навозной жижи, оросительной воды в сельском хозяйстве, а также в насосах с самозаливкой. Срок службы уплотнения Cornell Cycloseal в три раза больше по сравнению с другими механическими уплотнениями.

Возможность установки системы Run-Dry: Все насосы с уплотнением Crnell Cycloseal, могут быть оборудованы системой сухого запуска, которая обеспечивает смазку торцевых уплотнений даже при отсутствии жидкости в корпусе насоса. Опция Run-Dry используется при работе в сухом режиме.

Экономия системы: Система Cycloseal не требует внешней промывки водой фильтров, тавотниц, трубопроводов или приборов, обычно используемых с сальниковой набивкой или двойными механическими уплотнениями.

Экономия на техническом обслуживании: Продолжительный срок службы уплотнения CYCLOSEAL снижает затраты на техническое обслуживание, минимизирует время на его прохождение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал корпуса: чугун
• Материал футеровки: феррохром илирезина
• Материал рабочего колеса:феррохромовый сплав
• Задняя пластина: феррохромовый сплав
• Корпус и букса подшипника: чугун
• Размер нагнетательного патрубка: от 2дюймов до 12 дюймов
• Расход: до 880 л/с
• Тип уплотнения: Cycloseal илисальниковое уплотнение
• Диаметр твердых частиц: до 3,5 дюймов
• Тип рабочего колеса: закрытый
• Напор: до 64 м

Серия SP спроектирована для транспортировки прочных абразивных шламов с высоким содержанием твердых частиц, с уровнем pH от 5 до 12. Насосы могут поставляться с исполнением из феррохрома и резины. Насосы серии SP спроектированы для перекачки абразивных шламов высокой плотности в горной металлургической промышленности, при добыче угля и в других промышленных применениях.

ПРЕИМУЩЕСТВА

• Перекачивают твердые частицы размером до 9 см
• Напор до 64 м
• Два года гарантии
• Высокий абразивный и коррозионный ресурс до износа
• pH рабочей среды от 5 до 12
• Исполнение с резиной или феррохромом

ОСОБЕННОСТИ

• Специальная футеровка позволяет работать с различнымиматериалами
• Допустимый большой размер перекачиваемых частицуменьшает вероятность засорения крыльчатки
• Надежная конструкция позволяет работать в сложных условиях
• Уплотнение Cycloseal увеличивает срок эксплуатации насоса втри раза
• Возможность оснащения патентованными системами Cycloseal Run-Dry

ДРУГИЕ МОДЕЛИ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

НАСОСЫ ВЫСОКОГО ДАВЛЕНИЯ СЕРИИ МХ

Достигают полной высоты нагнетания до 240 м и расхода до 500 л/с. Разработаны для обеспечения высокого напора при длительном сроке эксплуатации. Высоконапорные насосы серии MX оборудованы многолопастными закрытыми крыльчатками, создающими САМЫЙ ВЫСОКИЙ КПД В ОТРАСЛИ. Насосы серии MX имеют увеличенную толщину стенок, высококачественную конструкцию, крыльчатки CA6NM. Имеются конфигурации с горизонтальной рамой и с соединением SAE на двигатель.

• Размеры нагнетательных патрубков: 2, 3, 4, 6 и 8 дюймов
• Напор 180-240 м, расход до 500 л/с
• Рабочие колеса CA6NM
• Корпус из ковкого чугуна
• Качество насосов Cornell
• Лидирующий в отрасли КПД
• 2 года гарантии

НАСОСЫ ДЛЯ ГОРНОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ СЕРИИ МР, СПРОЕКТИРОВАНЫЕ ДЛЯ ПЕРЕКАЧКИ КРУПНЫХ АБРАЗИВОВ

Дополняя серию SP, серия МР обладает высокими показателями рабочего давления. Насосы серии МР разработаны для перекачки воды с крупными абразивами, такими как песок, гравий, уголь, а также для водоотлива на горнодобывающих предприятиях.

• Размеры нагнетательных патрубков: 4, 6 и 8 дюймов
• Расход: до 880 л/с • Напор: до 170 м
• Диаметр твердых частиц: до 3 дюймов
• Тип уплотнения: Cycloseal
• Тип рабочего колеса: закрытый
• Имеются конфигурации с горизонтальной рамой и с установкой типа SAE на двигатель
• Высокопрочная конструкция для агрессивных сред
• Класс прочности более 650 по Бринеллю обеспечивает большую износостойкость по сравнению со стандартным или ковким чугуном

ВОДООТЛИВ НА ГОРНОДОБЫВАЮЩИХ ПРЕДПРИЯТИЯХ

Компания Cornell специализируется на высоконапорных водоотливных насосах и десятилетиями поставляет надежные, прочные и производительные насосы. Наши новые инновационные биметаллические улитки CD4, валы и рабочие колеса увеличивают возможности насосов при работе с жидкостями с твердыми включениями. Наши насосы с самозаполнением в сочетании с высокими показателями по напору до 240 м и высоте всасывания 8,5 м. идеально подходят для водоотлива в самых сложных горных условиях. Наши продукты успешно используются в лавной и камерно-столбовой системе добычи, на карьерах и разрезах.

ДРУГИЕ МОДЕЛИ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

ПЕРЕКАЧКА ВОДЫ ДЛЯ ГИДРОРАЗРЫВА ПЛАСТА

Насосы компании Cornell разработаны для успешного решения задач по перекачке воды для гидроразрыва пласта. Непревзойденное время работы без поломок, надежность и эффективность.

• Напор до 240 м
• Расход до 440 л/с
• Высота всасывания до 8,5 м
• Клапан устраняет любую утечку жидкости
• Упрочненный чугун увеличивает срок службы насоса
• Полностью автоматизированная заливка и самозаливка, насосы с возможностью сухой работы
• Легкая перекачка смеси воздуха и воды

ПОГРУЖНОЙ БЛОКСИСТЕМА

Блок Cornell DuraSubTM оборудован высокопрочным гидроприводом и консолью подшипников для прямого подключения к гидромотору. Блок DuraSubTM имеет модульную конструкцию, которая позволяет использовать стандартные гидроприводы Cornell в качестве гидравлических погружных насосов.

• Доступен для большинства моделей насосов Cornell
• Гидравлический привод
• Имеются различные крепежные плиты для подключения гидромотора
• Высокопрочный консольный вал, подшипники и насосный узел
• Надежные гидроприводы для длительного срока эксплуатации

НАСОСЫ ДЛЯ ЧИСТОЙ ЖИДКОСТИ

Насосы для чистой жидкости Cornell используются для коммерческого и бытового орошения, содержания полей для гольфа и газонов, аквакультур, фонтанов, пивоварен, прачечных, градирен, противопожарных устройств, питания систем обратного осмоса и в качестве насосов повышения давления.Насосы серий W, Y, R и H производятся с размерами нагнетательных патрубков от 1 до 10 дюймов, напорами до 130 м полной высоты нагнетания и расходами до 450 л/с.

СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ВСАСЫВАНИЯ REDI-PRIME

Вакуумный насос Cornell Redi-Prime осуществляет предварительную подачу жидкости на крыльчатку насоса в автоматическом режиме, устанавливается на насосы повышенной мощности: высотой всасывания до 8,5 м, напором до 143 м и расходом до 1250 л/с.
