НАСОСЫ ДЛЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ

НАСОСЫ ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ

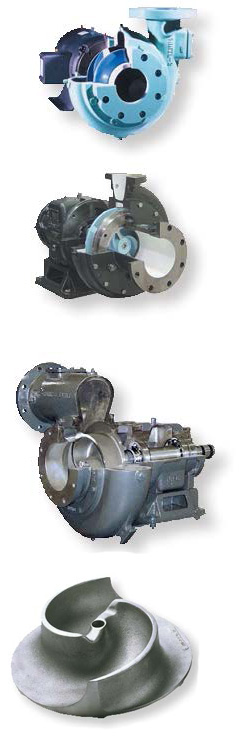

Инженеры компании Cornell понимают важность роли, которую насосы играют сегодня в пищевой отрасли. Инновационная конструкция наших пищевых насосов с одноканальным импеллером и уникальной смещенной улиткой* дает возможность аккуратно перекачивать даже самые деликатные пищевые продукты.

Компания Cornell заработала свою международную репутацию, предлагая только качественные и надежные продукты. Наши центробежные насосы разрабатываются и производятся таким образом, чтобы обеспечивать непрерывную бесперебойную эксплуатацию. Многие насосы Cornell, проданные в 50-х годах, все еще обеспечивают непрерывную надежную работу, как в то время, когда они были установлены. Ни один другой производитель не заботится в такой степени о том, чтобы пользователи получали действительно надежный продукт.

01ИННОВАЦИОННОСТЬ

Многие инновации Cornell появились в результате нашего стремления предлагать передовые решения, в том числе для пищевой промышленности.

Высокоэффективная конструкция насосов

Уникальная конструкция насосов Cornell для пищевой промышленности позволяет пищевым продуктам проходить через насос при минимальном контакте с поверхностями деталей насоса. Одноканальный импеллер, проверенная конструкция которого включает в себя большую округленную переднюю лопасть, а также смещенная улитка, были разработаны специально для перекачки цельных или переработанных пищевых продуктов. Вместе они значительно уменьшают повреждение продуктов и трение, таким образом сохраняя целостность продуктов.

02СООТВЕТСТВИЕ СТАНДАРТАМ

Компания Cornell Pump с гордостью поддерживает соответствие своих продуктов стандарту ISO 9001:2008, и соответствующий сертификат гарантирует, что компания соответствует всем необходимым требованиям.

Стандарт ISO 9001:2008 предусматривает требования, касающиеся, в частности, проверки контрактов, процесса разработки и конструирования, производства, закупок, проверки качества и обслуживания.

ПРАКТИЧЕСКИЙ РЕЗУЛЬТАТ — НАСОСЫ CORNELL ЯВЛЯЮТСЯ БОЛЕЕ ЭКОНОМИЧНЫМИ В ЭКСПЛУАТАЦИИ.

*Конструкция со смещенной улиткой, разработанная компанией Cornell, зарегистрирована в Бюро США по патентам и торговым знакам.

СТОЧНЫЕ ВОДЫ

03НАСОСЫ ДЛЯ ПЕРЕКАЧКИ ЖИДКОСТЕЙ С СОДЕРЖАНИЕМ ТВЕРДЫХ МАТЕРИАЛОВ

Предлагая насосы с подачей, превышающей 38 000 галлонов в минуту (143 845 л/мин), и напором до 800 футов (244 м) (полный динамический напор), компания Cornell является лидером отрасли в производстве высокопрочных, эффективных, нетребовательных в обслуживании насосов. В линейке насосов для сточных вод, Cornell применяет много уникальных инновационных технологий. Эти насосы разработаны специально для перекачки жидкостей с содержанием абразивных частиц и крупных твердых материалов в различных областях отрасли переработки сточных вод.

ИЗМЕЛЬЧАЮЩИЕ НАСОСЫ

Измельчающие насосы Cornell изготавливаются из высокопрочного чугуна, а их сменный режущий механизм — из инструментальной стали T1 (закаленной до твердости минимум 60 по шкале С Роквелла), и идеально подходят для измельчения твердых материалов. Стандартная конструкция включает закаленный импеллер из литой легированной стали (твердость — минимум 60 по шкале С Роквелла) и втулку вала из нержавеющей стали. Двойные радиально-упорные шарикоподшипники и одинарные радиальные шарикоподшипники обеспечивают плавную работу насосов. Каждый измельчающий насос оснащен карбидвольфрамовым торцевым уплотнением 2 типа. Полный динамический напор — от 30 до 200 футов (9 — 61 м), подача — до 1 500 галлонов в минуту (5 678 л/мин). Насосы доступны с диаметром выходного отверстия 4 и 6 дюймов (10 и 15 см).

НАСОСЫ DELTA™

Насосы Cornell с импеллерами DELTA™ предназначены для перекачки жидкостей с содержанием лоскутообразных и волокнистых материалов. Импеллер создает два отдельных вихревых потока, проталкивающих твердые материалы через насос. Отсутствие острых краев на импеллере предотвращает зацепление и накопление на нем волокнистых материалов. Крупные твердые материалы эффективно измельчаются лопастями импеллера. Импеллеры DELTA™ могут быть установлены на многие из наших насосов с импеллером закрытого типа.

Кривые характеристик насосов с импеллером Delta: 3NLA, 4NLDL, 4NNDH, 4NHDH, 4NHM, 6NHDH, 6NHM, 6NNDH, 8NNDH, 10NNDH.

04

Кривые характеристик насосов с импеллером закрытого типа: 3NLT, 4NNTL, 4NNT, 4NHTA, 4414T, 4NHTB, 6NHTA, 6NNT, 6NHT/TH, 6NHTB, 8NNT, 8NHTA, 8NHTH, 8NHTR, 8NHGA, 10NHTB, 10NHTBH, 10NHTA, 12NHTL, 12NHTM, 12NNF, 12NHG28, 14NHGH, 14NHG28, 16NHGH, 16NHG22, 16NHG32, 18NHG, 18NHFL, 18NHF34, 18NHG34, 20NHFL, 20NHF, 24NNG, 30NNT.

ПЕРЕКАЧКА ГОРЯЧЕГО КУЛИНАРНОГО ЖИРА

пищевые насосыГлавными новейшими инновациями Cornell в насосах для перекачки горячего кулинарного жира являются усовершенствованная технология нейтрализации пара и технология уплотнения. Когда сырой продукт попадает в горячий жир, содержащаяся в продукте вода выжаривается и в жидком виде при температуре 392°F (200°C) опускается на дно. Затем, когда этот горячий жир попадает в насос, импеллер разбивает воду на капли, которые мгновенно превращаются в пар. Обычно такой пар снижает напор и подачу насоса, но инновационная антикавитационная система Cornell предотвращает это.

06ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА

Когда температура перекачиваемой жидкости повышается до 550°F (288°С), можно использовать металлическое торцевое сильфонное уплотнение вала, которое также может быть оснащено водоохлаждаемым седлом. Этот проверенный метод уплотнения вала совершенствовался в течение многих лет испытаний на практике и является оптимальным вариантом, обеспечивающим самую надежную и рентабельную уплотнительную систему в пищевой отрасли. Торцевое сильфонное уплотнение обеспечивает превосходную эффективность в перекачке высокотемпературных пищевых жидкостей. Конструкция металлического сильфона более надежна и обеспечивает его более равномерное сжатие.

07

ДОСТУПНЫЕ ОПЦИИ

08CYCLOSEAL®

Система Cycloseal® — это независимое дооснащение с одним торцевым уплотнением для стандартного набивного уплотнения пищевого класса.

Оно не требует промывания, что устраняет необходимость использования воды, обычно связанную с торцевыми уплотнениями.

В конструкции Cycloseal® используются неподвижные «лопасти», являющиеся частью задней стенки насоса, которые создают перепад давления, не допускающий твердые частицы в область уплотнения.

В результате внешняя линия для промывки уплотнения водой от абразивных частиц не требуется, и при этом срок службы уплотнения продлевается, по крайней мере, в три раза по сравнению с обычным уплотнением. Система Cycloseal® доступна для всех насосов для пищевых продуктов за исключением насосов для горячего масла.

ДВУХКАМЕРНАЯ УЛИТКА

09

Двухкамерная улитка позволяет центробежным одноступенчатым насосам Cornell с торцевым всасыванием легко выполнять работу по перекачке больших объемов жидкости под высоким давлением. В насосах с однокамерной улиткой повышенное давление нарушает работу импеллера и создает неуравновешенные радиальные силы. Двухкамерная улитка в таких условиях эффективно уравновешивает эти действующие на импеллер силы, уменьшая прогибание и усталость вала, тем самым продлевая срок службы уплотнения, подшипников и самого вала.

УСТАНОВОЧНЫЕ КОНФИГУРАЦИИ

10

Модульная конструкция Cornell легко приспосабливается под требуемые условия установки. Выберите насос, затем выберите подходящую установочную конфигурацию, которая наиболее подходит для ваших условий. Для большинства насосов доступны правостороннее и левостороннее вращение импеллера и расположение выхода по центральной линии либо по касательной к корпусу насоса.

11RUN-DRY™

Эксплуатируйте ваш насос «на сухую» без дорогогостоящих водяных систем и без повреждения торцевого уплотнения.

Система Cornell Run-Dry™ включает в себя вспомогательный сальник, содержащий необходимую для определенной области применения смазку, присутствующую на внутреннем диаметре уплотняющих поверхностей торцевого уплотнения.

Эта смазка предотвращает работу уплотнений «на сухую» при заливке, перезаливке и холостой работе насоса. Сальник системы Run-Dry™ соединен со смазочным резервуаром посредством входной и выходной линий, расположенных по касательной к валу насоса, чтобы вращение вала обеспечивало циркуляцию и охлаждение смазки.

ПОЛНЫЕ НАСОСНЫЕ СИСТЕМЫ


НАСОСЫ ДЛЯ СИСТЕМ ОХЛАЖДЕНИЯ

12

Насосы Cornell для избыточной подачи хладагента (в рециркуляционных системах охлаждения) успешно используются в различных областях, включая холодильные склады, переработка пищи, морозильные установки, производство льда и охлаждение газа на входе в турбину. Насосы Cornell для систем охлаждения обычно используются для избыточной подачи хладагентов, таких как безводный аммиак, водный аммиак, галогенуглероды (типа R-22) и другие одобренные хладагенты. Cornell также предлагает герметичные насосы для систем охлаждения, эксплуатационные возможности и размеры которых подобны стандартным насосам серии CB. Насосы серии Arctic King HT идеальны для использования в устойчивых системах с минимальными проблемами с захватом паров и кавитацией.

РЕЖУЩИЕ НАСОСЫ

13Режущий насос был создан для решения насущной проблемы забивания насосных систем лоскутообразными кусками налета при перекачке сточных вод. С увеличением использования «смываемых» материалов и посторонних чистящих продуктов проблема засорения, простоя и повреждения насосов значительно выросла. Использование режущих насосов может быть полезно в муниципальных хозяйствах, сельском хозяйстве и в других отраслях. Уникальная конструкция режущего механизма с неподвижным и вращающимся лезвиями позволяет материалу проходить через импеллер, тогда как без режущего механизма этот материал забивал бы насос.

НАСОСЫ СЕРИЯ STX

14



Cornell доработал популярную линейку самозаливающихся насосов, чтобы сделать их самыми эффективными в отрасли. Будучи оснащенными нашей патентованной уплотнительной системой Cycloseal®, насосы серии STX являются долговечными, мощными и энергоэффективными.

Подробнее о насосах Cornell серии STX.

REDI-PRIME®

15Насосы Cornell Redi-Prime® имеют больший диаметр входного отверстия, чтобы обеспечивать более высокие подачу и высоту всасывания и снижение потерь на трение. Система заливки была разработана с учетом требований охраны окружающей среды. Благодаря использованию плавающего блока полностью герметичного уплотнения и мембранного вакуумного насоса, жидкость за пределы насоса при заливке не выливается и не загрязняет окружающую среду. Имея высоту всасывания до 28 футов (8,5 м), напор до 800 футов (244 м) и подачу выше 20 000 галлонов в минуту (75 708 л/мин), большинство насосов Cornell, могут быть легко оснащены системой Redi-Prime®.


ГИДРАВЛИЧЕСКИЕ ПОГРУЖНЫЕ НАСОСЫ

16Насосы Cornell DuraSub™ имеют высокопроизводительную насосную часть и высокопрочный подшипниковый блок для прямого соединения с гидравлическим двигателем. Система DuraSub™ имеет модульную конструкцию, позволяющую устанавливать ее на стандартные насосные части Cornell и использовать их в качестве гидравлических погружных насосов.

• Система DuraSub™ доступна для большинства насосов Cornell

• Привод от гидравлического двигателя

• Различные переходные пластины для соединения с гидравлическим двигателем

• Высокопрочная конструкция вала, подшипникового блока и погружной части

• Высокая эффективность погружной части уменьшает потребляемую мощность

• Высокоэффективные насосные части обеспечивают длительный срок службы и надежность насосов

ПОГРУЖНЫЕ НАСОСЫ

17

Cornell использует такие же высокопроизводительные насосные части для своих погружных насосов, которые многократно доказывали свою эффективность при обычном применении в муниципальных хозяйствах. Будучи оснащенной двигателями самого высокого качества, линейка погружных насосов Cornell обеспечивает самую высокую эффективность. Практический результат — насосы Cornell являются более экономичными в эксплуатации.

ОБЩИЕ ПРЕИМУЩЕСТВА НАСОСОВ CORNELL

ЭНЕРГОЭФФЕКТИВНОСТЬ

Насосы Cornell разрабатываются таким образом, чтобы обеспечивать наибольшую в своем классе эффективность. В зависимости от продолжительности эксплуатации и требуемой мощности, вы можете экономить на энергозатратах от 3 000 долларов в год. Компания Cornell производит более 60 моделей насосов для чистой жидкости и незабивающихся насосов, которые удовлетворяют оптимальным стандартам эффективности для центробежных насосов или превосходят их.

18

ВНЕШНЯЯ ЛИНИЯ ГИДРАВЛИЧЕСКОГО УРАВНОВЕШИВАНИЯ 19

Внешняя линия гидравлического уравновешивания, разработанная Cornell, уравнивает давление между ступичной областью импеллера и входным отверстием насоса, чтобы уменьшить осевую нагрузку на импеллер, вал и подшипники. Линия уравновешивания также помогает перемещать песок и осадок от уплотнительной коробки в область низкого давления на входе насоса, тем самым уменьшая износ уплотнения.

КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ

Все насосы Cornell производятся из материалов высочайшего качества — чугун с бронзовыми фитингами либо всё из чугуна и стали. Стандартная конструкция наших насосов включает динамически сбалансированные импеллеры, высокопрочные валы, сменные втулки валов и сменные изнашивающиеся кольца. Для едких и абразивных сред доступны дополнительные материалы.

21

НАУЧНЫЕ ИССЛЕДОВАНИЯ И РАЗРАБОТКИ

20Компания Cornell Pump известна инновационными конструкциями своих продуктов и применением передовых технологий.

Мы постоянно стремимся улучшать и расширять наш ассортимент высокотехнологичных продуктов, применяя эффективные инженерные методы и активно проводя научные исследования, чтобы поддерживать лидирующие позиции в пищевой отрасли. Многие наши уникальные и инновационные изобретения появились из стремления и возможности компании Cornell постоянно соответствовать изменяющимся требованиям рынка.
