ГИДРОТУРБИНЫ

01Промышленные предприятия, муниципальные хозяйства, операторы систем отопления, вентиляции и кондиционирования воздуха, фермы и многие другие предприятия ищут потенциальные источники гидравлической энергии, чтобы вырабатывать электроэнергию как источник дохода или как средство сократить свои энергорасходы. Одним из ключевых элементов в такой системе является турбина, приводимая в действие избыточным напором. Турбина может использоваться, как привод насоса, генератора или другого энергопотребляющего устройства. Технология с применением турбины может применяться в городах, на фермах, курортах, промышленных предприятиях и стройках. Проведенные исследования показывают, что турбина, приводимая в действие водой от естественного или искусственного побочного источника, может производить достаточно электроэнергии, чтобы быстро окупить себя.

Чтобы пользоваться преимуществами экономии на электроэнергии, которую может обеспечить гидротурбина Cornell, вам не нужна быстрая река. Пригодную к употреблению энергию может производить напор всего 50 футов (15 м) и поток со скоростью всего 90 галлонов в минуту (340 л/мин).

Высокий КПД турбин Cornell часто находят сопоставимым с КПД импортных турбин, разработанных на заказ. При этом турбины Cornell менее сложные, их легче устанавливать, и они менее требовательны в обслуживании. Доступны многочисленные варианты исполнения и конфигурации установки турбин Cornell.

Благодаря основательному анализу особенностей каждой из областей применения турбин, Cornell разработала много новых инновационных конструкторских решений, в результате применения которых КПД турбин оказался неожиданно высоким.

02

Самая простая из установок. Не нужно выравнивать никаких сопряжений. Экономия места. Непосредственное соединение турбины и генератора. Асинхронный генератор. Доступно много вариантов турбины и генератора.

03

Турбина на раме, соединенная с асинхронным генератором, соединяемым с существующей электросетью. По желанию установка оснащается регулятором скорости и предохранительным выключателем.

04

Установка для снижения электронагрузки от насоса посредством турбины. Общий двигатель, с одной стороны к которому подсоединена турбина, с другой стороны — насос, оба соединения непосредственные. Все доступные возможности адаптации конфигурации установки. Установка специально предназначена для систем отопления, вентиляции и кондиционирования воздуха.

Типы генераторов

Асинхронный

Асинхронный генератор должен быть соединен с существующей электросетью. Управление скоростью происходит посредством соединения с электросетью, таким же образом, как поддерживается скорость двигателя. Требуется наличие устройства автоматического отсоединения от электросети в случае выхода напряжения сети за допустимые пределы.

Синхронный

Генератор является автономным. Может использоваться при отсутствии электросети. Требуется регулятор нагрузки для поддержания стандартной скорости, напряжения и фазы.

Защита от скачков давления (гидравлических ударов)

При падении напряжения электросети реактивная турбина ускоряется, и поток через нее снижается. Величина изменения потока зависит от конструкции турбины и от условий работы. Изменение потока может произойти очень быстро (в течение несколько секунд) и может вызвать скачок давления (гидравлический удар), который является достаточно сильным, чтобы повредить или разрушить турбину и трубопровод. Скачки давления можно снизить следующими методами:

• Добавление массы в виде маховика

• Установка параллельно турбине быстрооткрывающегося перепускного клапана

Средства управления

Гидравлические турбины должны быть оборудованы регулирующим клапаном на входе турбины. Этот клапан служит перекрывающим устройством и может использоваться для регулировки напора и потока через турбину. Средства управления турбиной должны включать в себя измерители скорости генератора. Система управления должна быть разработана таким образом, чтобы при нормальной работе электрический контакт замыкался или размыкался при или около номинальной (без нагрузки) скорости генератора. При выходе напряжения электросети за допустимые пределы система управления должна размыкать контакт и закрывать клапан на входе турбины. Рекомендуем обратиться в ваше коммунальное предприятие, чтобы узнать о наличии особых требований.

Стандартное исполнение турбины:

05• Чугун, бронзовые фитинги. На заказ — высокопрочный чугун, сталь, бронза, нержавеющая сталь.

• В стандартную комплектацию входит торцевое уплотнение вала. На заказ устанавливается набивное уплотнение.

• ODP генератор (в открытом исполнении, каплезащищённый). На заказ — TEFC генератор (в герметичном исполнении с воздушным охлаждением).

• Двойной слой краски Hydro Blue (синий).

Высокий КПД наших турбин может быть подтвержден документами о проведении сертифицированных испытаний моделей или испытаний фактической производительности заказанных турбин в современных гидравлических лабораториях Cornell, выполненных профессиональными инженерами в контролируемых условиях. Позвольте инженерам и менеджерам по продажам Cornell помочь вам с выбором подходящей турбины. Какими бы ни были ваши потребности — будь то несколько турбин, установленных последовательно или параллельно, или всего одна турбина — Cornell поможет вам выбрать необходимое оборудования для гидротурбинной системы регенерации энергии, которая будет эффективной в широком диапазоне условий работы.

Для дополнительной экономии места или простоты монтажа выходного коллектора. Непосредственное соединенное турбины и генератора. Вертикальная установка с индивидуальной формой отсасывающей трубы (возможна установка отсасывающей трубы меньшего размера, подходящей для установки выходного коллектора).

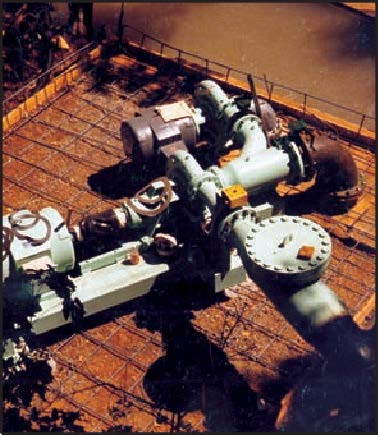

0607

Синхронный генератор для автономных систем. С регулятором гидроэлектрической нагрузки, ременным (или прямым) приводом турбины. Всё в сборе на основании.

1008

Турбина на горизонтальной раме. Прямой привод энергопотребляющего устройства. (Показана турбина, приводящая в действие насос. Генератор можно заменить на насос.)

09

Турбина вертикальной установки, с непосредственным соединением, маховиком* и коленом трубопровода с опорой. (Также доступна без маховика.)

*Маховики используются для предотвращения чрезмерного давления гидравлических ударов и для более устойчивого регулирования скорости.

11

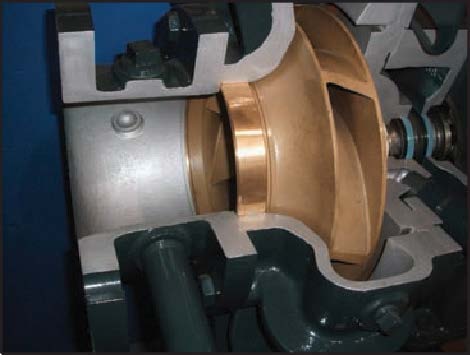

Реактивная турбина

12• Высокий КПД по сравнению с турбинами Пелтона.

• Используется, когда необходимо положительное давление на выходе — подходит для напорных трубопроводов.

• Неизменная форма — больше всего подходит для постоянной скорости потока. При переменной скорости потока работает не очень хорошо.

• Может требоваться маховик или быстрооткрывающийся перепускной клапан для предотвращения чрезмерных скачков давления в случае пропадания напряжения электросети.

• Стоят меньше, чем турбины Пелтона.

Турбина Пелтона

13• Требуется свободный выход (при атмосферном давлении) — не подходит для напорных трубопроводов. Показатель NPDH не является проблемой.

• Регулируемые сопла позволяют работать при переменной скорости потока, при этом КПД остается довольно постоянным.

• Наличие маховика или быстрооткрывающегося перепускного клапана на случай пропадания напряжения электросети не требуется, потому что поток не имеет прямого выхода на ротор.

• Стоят меньше, чем реактивные турбины.
